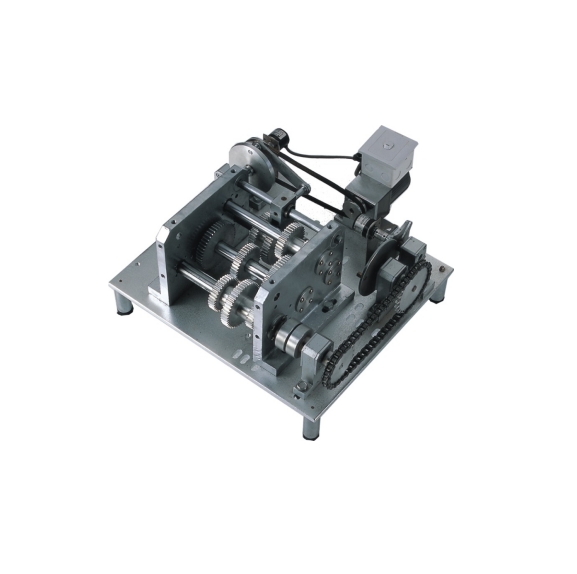

HX-B便携式机械系统创意组合及测试分析实验台

HX-B机械系统是专门为使用和学习者提供创意性机械系统组合及角位移、直线位移分析设计和制造的，它的轻巧、多功能、低能耗、趣味性、快速变换搭接方式为国内首创，计算机测试将使学生清晰地分析到传动装置在运动中角位移、线位移、速度的变化规律。

一、功能与特点：

1、该实验台装有变速机构，角位移传感器，使学习者可清晰地分析速度输入与输出的变化。

2、该实验台配有曲柄摇杆装置、曲柄滑块装置、凸轮装置、位移传感器，可实现角位移、线位移、速度的变化的可视化。

3、其它功能与HX-A相同。

二、实验项目：

与HX-A相同。

三、实验测试内容：

1、凸轮机构

2、槽轮机构

3、曲柄摇杆机构

4、曲柄滑块机构

5、曲柄滑块导杆机构

四、主要技术参数：

直流电动机：功率：15W    转速：50转/分

测试传感器：角位移传感器：输出电压：0-5V     脉冲数：200P   2支

      直线位移传感器：输出电压：0-5V   量程：80L      1支

外   形：550×503×200mm                  重量：15kg
