HX-SA平面机构运动设计分析实验台

（双面操作两台每套）

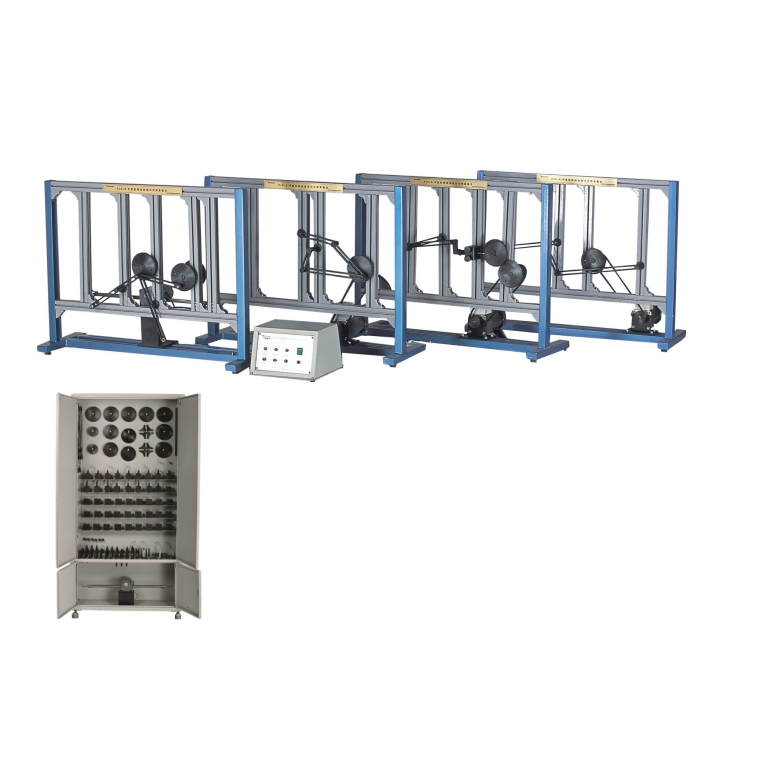

HX-SA平面机械运动设计分析实验台是我公司在原国内同类产品基础上，通过跟高等院校合作，运用模块化、组合化、通用化的设计思维，新近推出的一种专门面向各本、专院校从事机械原理教学，进行机械运动方案设计的通用性实验台。

一、性能特点

1、实验台机架采用单面4台/套或双面2台/套两种方式，配有零件存放柜，美观大方、适用性强、操作方便，零件存放柜外观明了、简洁，零件排布合理、有序，易于存放和拿取。

2、实验台由台架、电机、皮带、带轮、齿轮、凸轮、槽轮、拨盘、插件及各种高、低转付，回转付及移动付等组成，可做多种机构运动方案。

3、实验台每套配有三台交流带减速器电机,一台直线电机,电机在带有槽的底板上滑动，互不干涉。

4、所有连杆、构件采用迭加组合原理，自由拼接，能充分培养学生创造性思维，加深对机构组成原理的理解与认识。

5、实验台框架及零部件采用优质钢材精工制造，零部件采用工业发蓝处理，防锈效果好。

二、实验内容及实验项目

实验内容：

1、机械创新设计综合展示

2、机械的结构分析与设计

3、机械运动方案的创新与设计

4、虚拟三维运动演示实验

实验项目：

（一）基本实验

1、导杆双滑块（牛头刨）机构

2、曲柄导杆滑块机构

3、曲柄导杆摇杆机构

4、曲柄导杆摇杆滑块机构

5、曲柄摇杆导杆机构

6、曲柄摇杆滑块（惯性筛）机构

7、双曲柄（火车轮）机构

8、双曲柄滑块（插床）机构

9、双曲柄摇杆导杆机构

10、双摇杆机构

11、槽轮机构

12、翻箱机构

13、间歇送料机构

14、曲柄滑块机构

15、曲柄滑块双摇杆机构

16、曲柄摇杆机构

17、双曲柄滑块机构

18、凸轮机构

19、凸轮液泵机构

20、摇筛机构

学生还可以扩展组合其他拼接机构。

三、主要技术参数

交流带减速器电机：90W         220V        0-90r/min       3台

直线电机：        L = 700       220V       25w             1台

实验台机架：单面4台，外形尺寸：1000×350×770mm

双面2台，外形尺寸：1000×350×750mm

每台配有零件存放柜，外形尺寸：850×320×1650mm
